Innovative Maschinenelemente

Bitte Bildnachweis einfügen

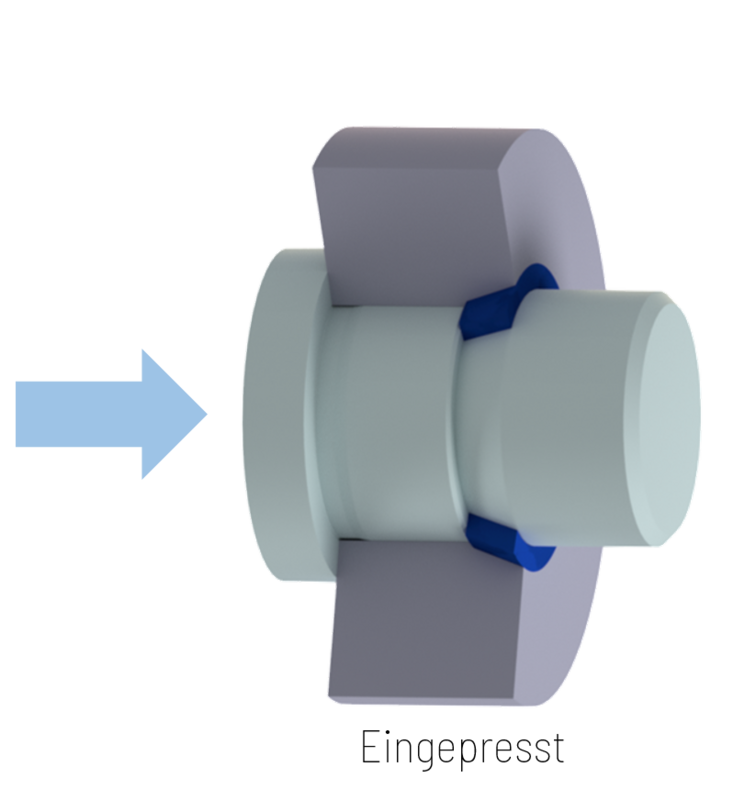

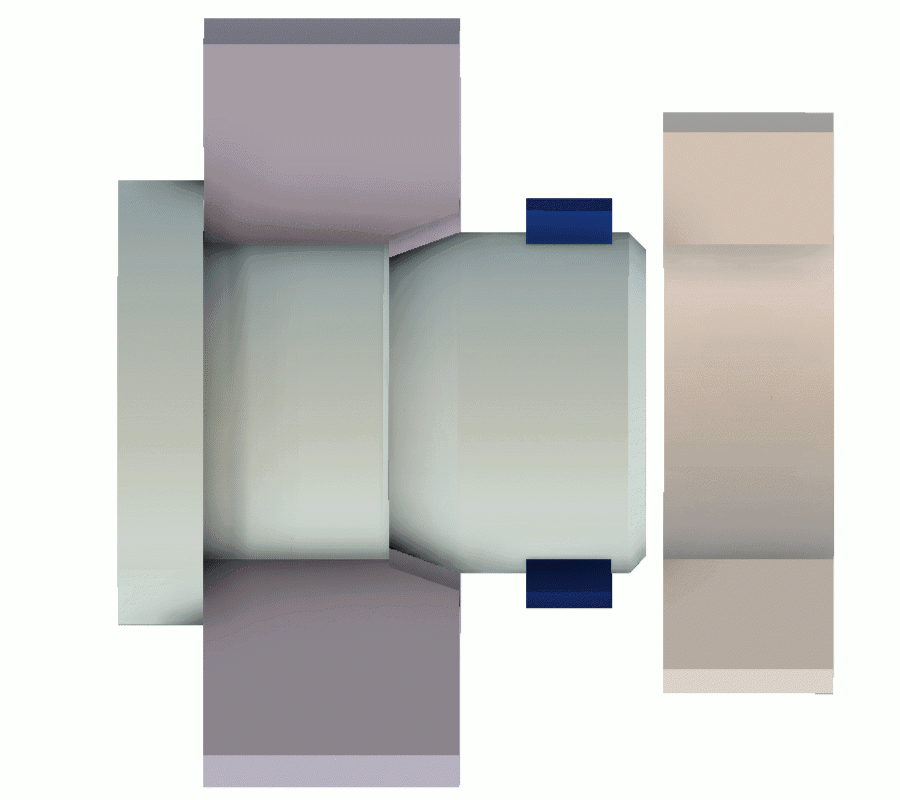

Umdreh - Umformring für die Drehmomentübertragung

Bitte Bildnachweis einfügen

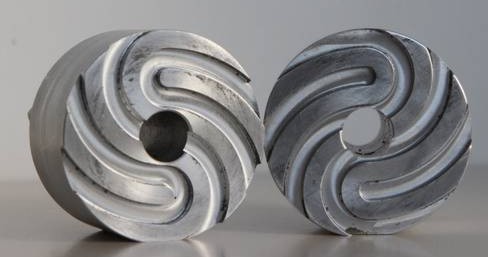

Untersuchung zur optimalen Auslegung der Verzahnungsgeometrie einer Kreisbogen Stirnverzahnung

Bitte Bildnachweis einfügen

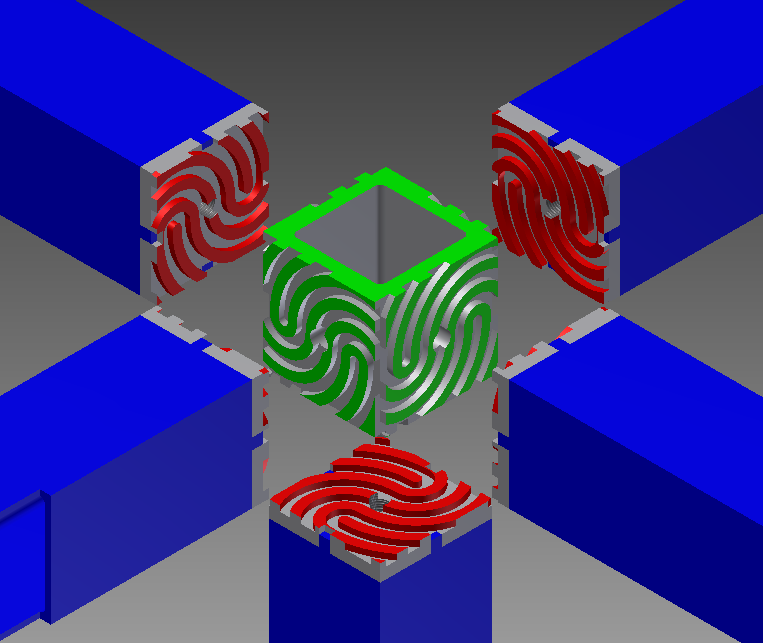

Anwendung der Stirnverzahnung als Knotenelement für hochbelastbare Gestelle

Schwerlastrollen Versuchsstand

Eckdaten des Versuchsstandes

Antriebsleistung	2 x 37 kW
Generatorleistung	1 x 75 kW
Schwungraddurchmesser	2.250 mm (Annäherung an ebene Fahrbahn)
Versuchsparameter	Anpresskraft bis zu 30 kN (3 t) Umfangsgeschwindigkeit bis 25 km/h Drehmoment max. 1.000 Nm Sowohl treibende als auch angetriebene Räder können getestet werden
Schwerlastrollen	bis max. Ø 270 mm x 110 mm
Messwerte/Auswertung	Infrarotsensor zur Messung der Radoberflächentemperatur Kraft Drehzahl / Geschwindigkeit Drehmomentmessnabe (berührungslos) ± 1000 Nm mit integrierter Drehzahlmessung Schlupf Beschleunigungssensor zur Messung der auftretenden Schwingungen während der Versuche ± 2 g Zeit Luftfeuchtigkeit gefahrene Strecke
Optionen	Laufrad-Vorklimatisierung im Klimaschrank SHORE-Härte Rundlaufmessung Laufrad Optische Auswertung mit Kamera oder Mikroskopie

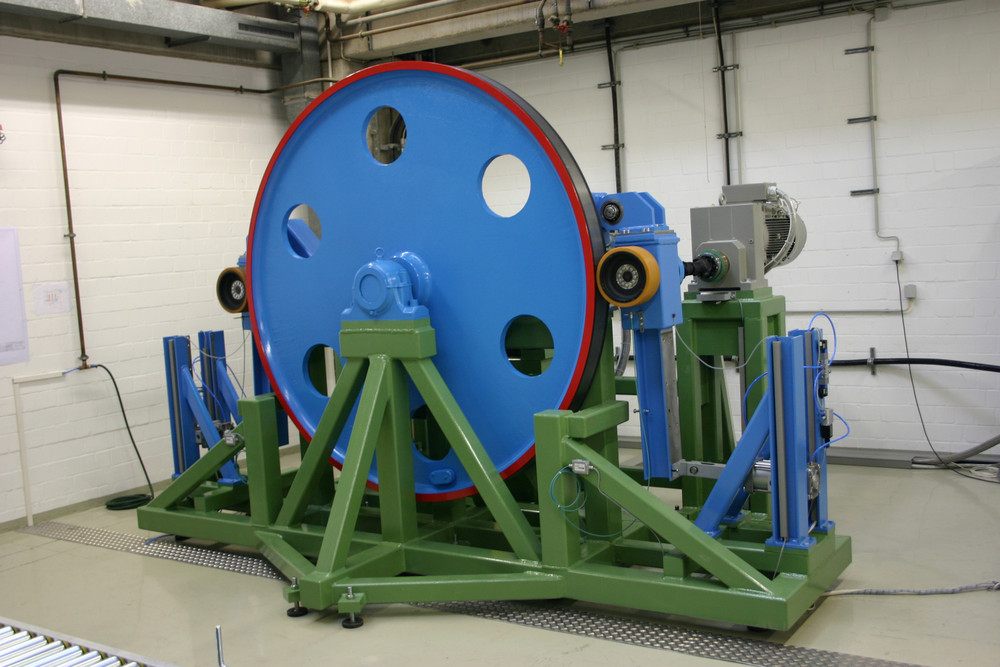

Abbildung Rollenversuchstand (v. vorne)

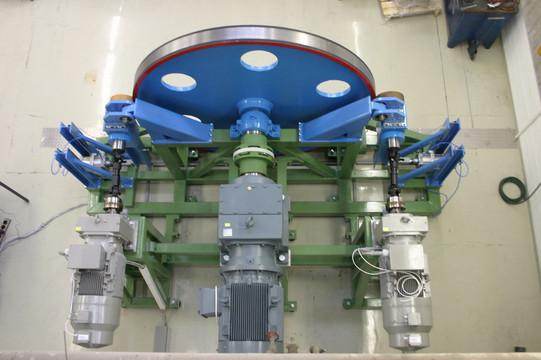

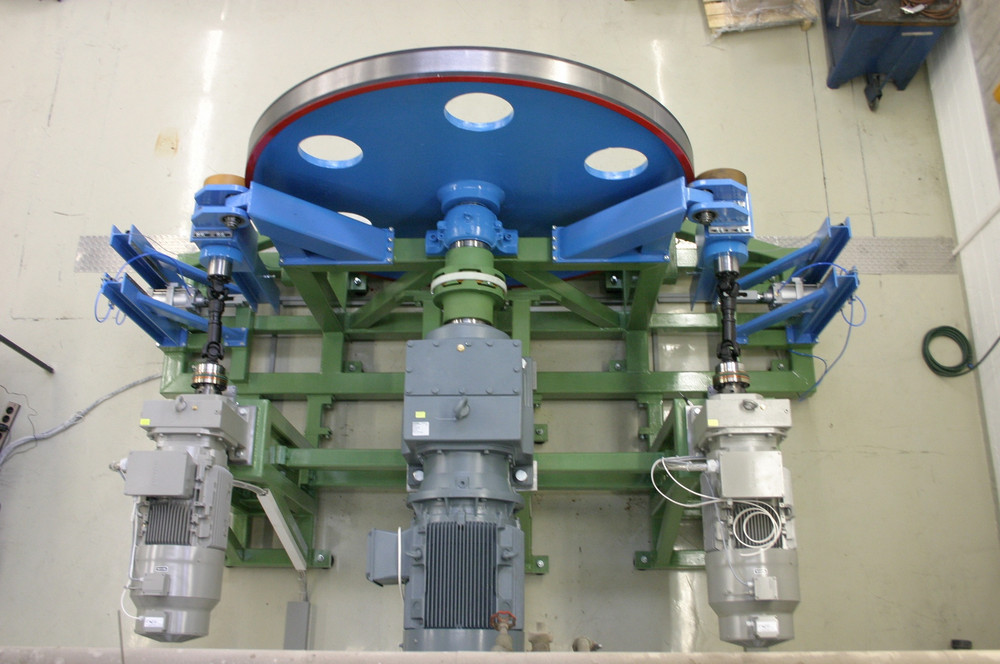

Abbildung Rollenversuchstand (v. oben)
